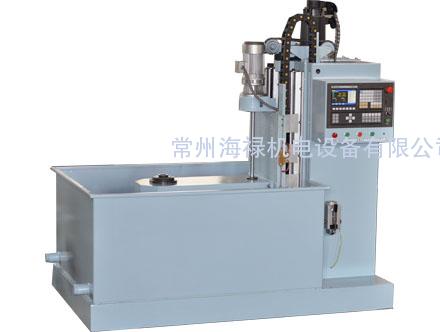

立式數控淬火機床主要特點：
1、采用數控淬火機床專用控制系統，性能先進、使用方便，定位準確，能***大程度滿足復雜工件的淬火要求。
2、淬火方式多樣化，可連續掃描淬火，同時淬火分段、連續掃描淬火、分段同時淬火。
3、可對軸類零件、盤類、內孔、端面等零件表面淬火。
4、機床電器控制系統預留淬火加熱及冷卻水控制接口、可根據工藝需要對淬火過程及冷卻過程進行控制。
5、自動化程度高，按工件工藝流程編程，自動完成加熱、旋轉、噴水，快速返回。
6、導軌采用直線軸承，精度高，摩擦小，壽命長。
7、配重裝置通過鏈輪、鏈條平衡重量。
8、數控淬火機床淬火行程從200mm-6000mm，用戶可定根據自身工件長度定做淬火機床的行程。

介紹:淬火機床主機由床身、雙層精密工作臺、上***座調整滑動機構、上***總成、工作臺移動及傳動系統、主軸旋轉及傳動系統、零件旋轉與上***調整機構，配種平衡，罩框、電氣數控部分等組成。

立式數控淬火機床機身結構介紹：

1、床身部分:機床采用焊接床身結構，主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。

2、上***調整機構:上***調整采用手押式和電動式調整，可實現不同長度工件的裝夾。

3、工作臺系統:采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，導向精度高，定位準確。

4、主軸旋轉系統:由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。

5、罩框:罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。

6、電氣控制部分:電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，可存儲二十種以上零件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠。

立式數控淬火機床主要配置：1、數控系統控制;2、步進電機驅動;3、滾珠絲杠傳動;4、圓柱直線導軌導向，滾珠滑塊滑動;5、交流調速電機驅動鏈輪鏈條，光杠使工件旋轉;6、交流減速電機驅動絲杠、絲杠是***升降;7、電磁閥控制噴水;8、配有控制加熱設備插頭。

立式數控淬火機床部分型號和主要技術參數：
